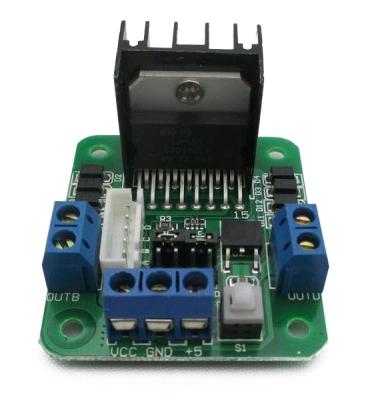

Компактный модуль для управления моторами. Выполнен на базе микросхемы L298N. Позволяет управлять двумя моторами постоянного тока одновременно. Дополнительно модуль снабжен колодкой для подключения одного шагового мотора, например RA027.
Характеристики:
• Напряжение питания управляемой части: 5-35 В
• Питание внешней логики (Vss): 5-7 В
• Входное напряжение логической части (Vd): 6-12 В
• Рабочий выходной ток на канал двигателя: 2 А
• Максимальный пиковый ток: 3А
• Максимальная потребляемая мощность: 20 Вт
Подключение
• VCC - внешнее питание мотров
• GND - земля (общая)
• +5 - питание логики
• OUTA и OUTB - выход первого мотора
• OUTC и OUTD - выход первого мотора
• IN1, IN2, IN3, IN4 - входы для управления моторами
• S1 - переключатель питания логики. В нажатом состоянии питание логики осуществляется от внутреннего преобразователя модуля, в отжатом состоянии питание осуществляется от внешнего истоника.
• ENA и ENB - перемычки для включения выводов для моторов. Для подключения двух моторов обе перемычки должны быть установлены.
