Модуль RS003. Цифровой стерео УНЧ "D-класса" на микросхеме PAM8403 (2 канала по 3 Ватта)

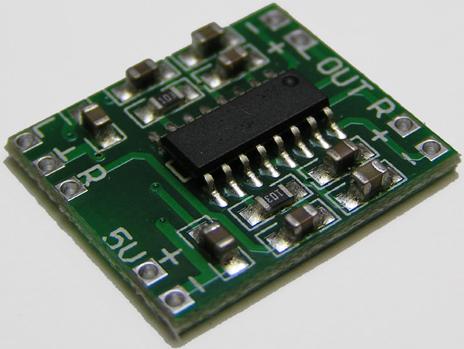

  Готовый модуль двухканального (стерео), цифрового (Класс "D") Усилителя Низкой Частоты.

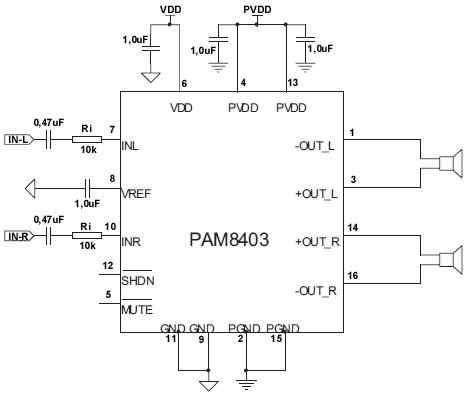

 Принципиальная схема модуля УНЧ на микросхеме PAM8403.

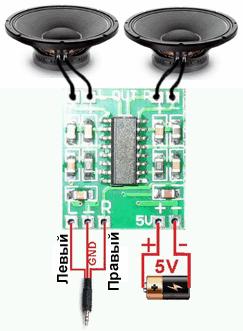

 Подключение модуля PAM8403.

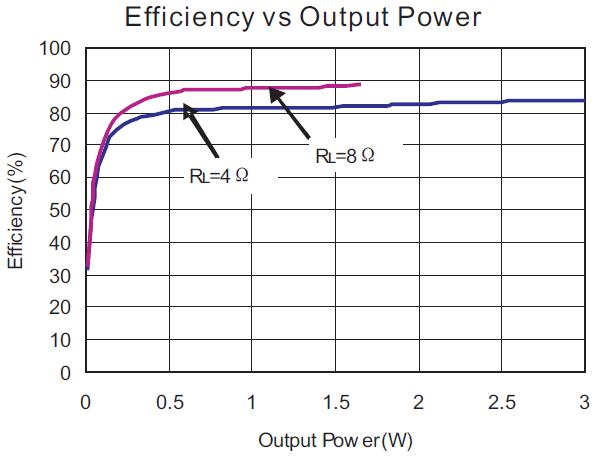

 График эффективности в зависимости от выходной мощности для нагрузки 4 Ом и 8 Ом.

 Характеристики:
  • Напряжение питания: 2,5...5 В;
  • Ток потребления при отсутствии сигнала: 10 мА;
  • Выходная мощность:
    •• При нагрузке 8 Ом: 1,5 Вт × 2 канала;
    •• При нагрузке 4 Ом: 3,0 Вт × 2 канала;
  • Разделение каналов: 60 дБ и более (при мощности 1 Вт и нагрузке 4 Ом);
  • Встроенная защита от перегрева (+120 ?С);
  • Размеры устройства: ~21×18×3 мм;
  • Масса: 1,6 г.
