Основные технические характеристики:
Частота приема: 315 Мгц
Количество каналов: 4
Режим: Включен пока нажата кнопка
Тип выхода: Открытый коллектор
Размер платы (без выводов): 41 х 23 х 8 мм.
Либо второй вариант: 47 х 20 х 8 мм.

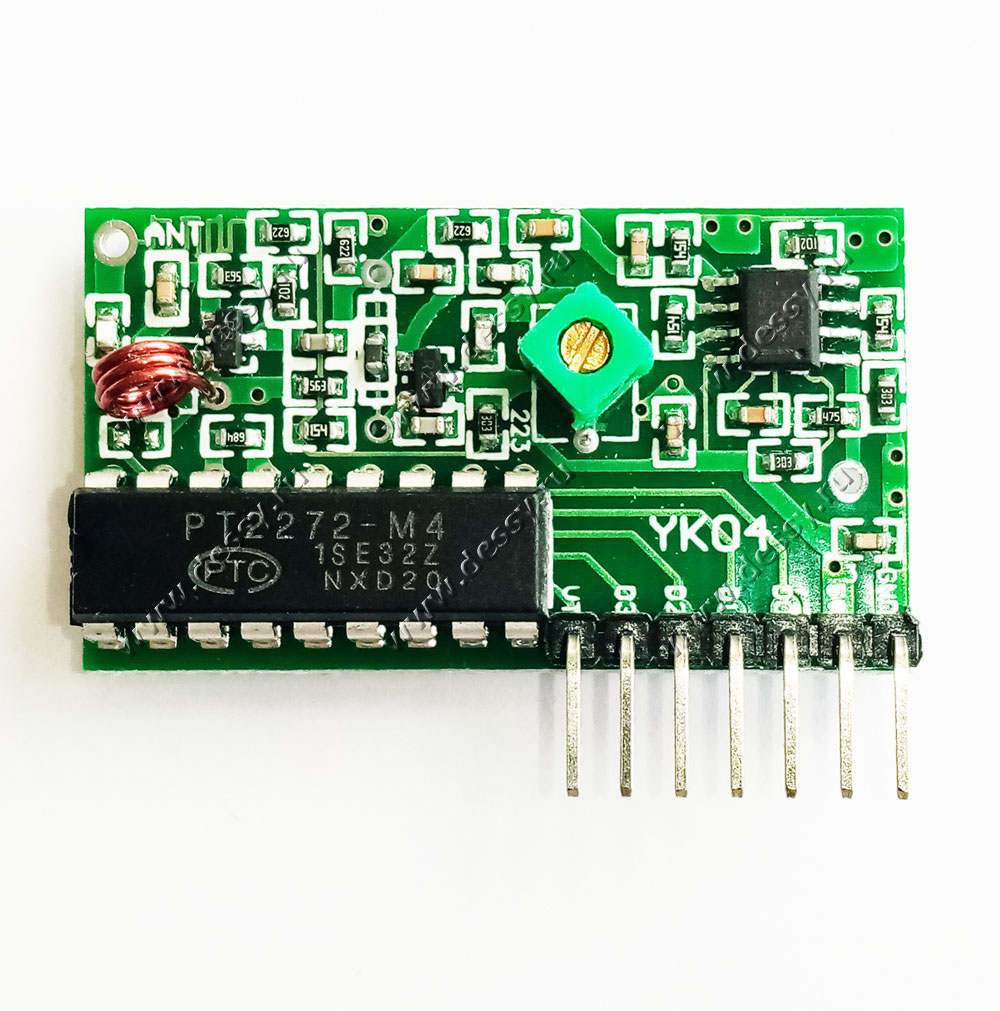

Устройство собрано на микросхеме PT2272-M4.
Дополнительная информация по микросхемам PT2272
Различают три вида PT2272-MX, PT2272-LX и PT2272-TX , где X - число каналов.
Если использовать дополнительный дешифратор, то из четырех канального PT2272-M4 можно получить 15 команд.
Буква перед числом каналов определяет принцип включения команды
PT2272-MX = прямое управление (на выходе логическая единица в момент удержания (нажатия) кнопки)
PT2272-LX = зависимое включение (при нажатии кнопки, включается соответствующей канал, другие каналы при этом выключаются.)
PT2272-TX = управление типа триггер (при нажатии кнопки, сигнал переключится, при следующем нажатии переключится обратно)
Например PT2272-MX удобней использовать для открывания - закрывания ворот, а PT2272-LX для включения - выключения освещения.

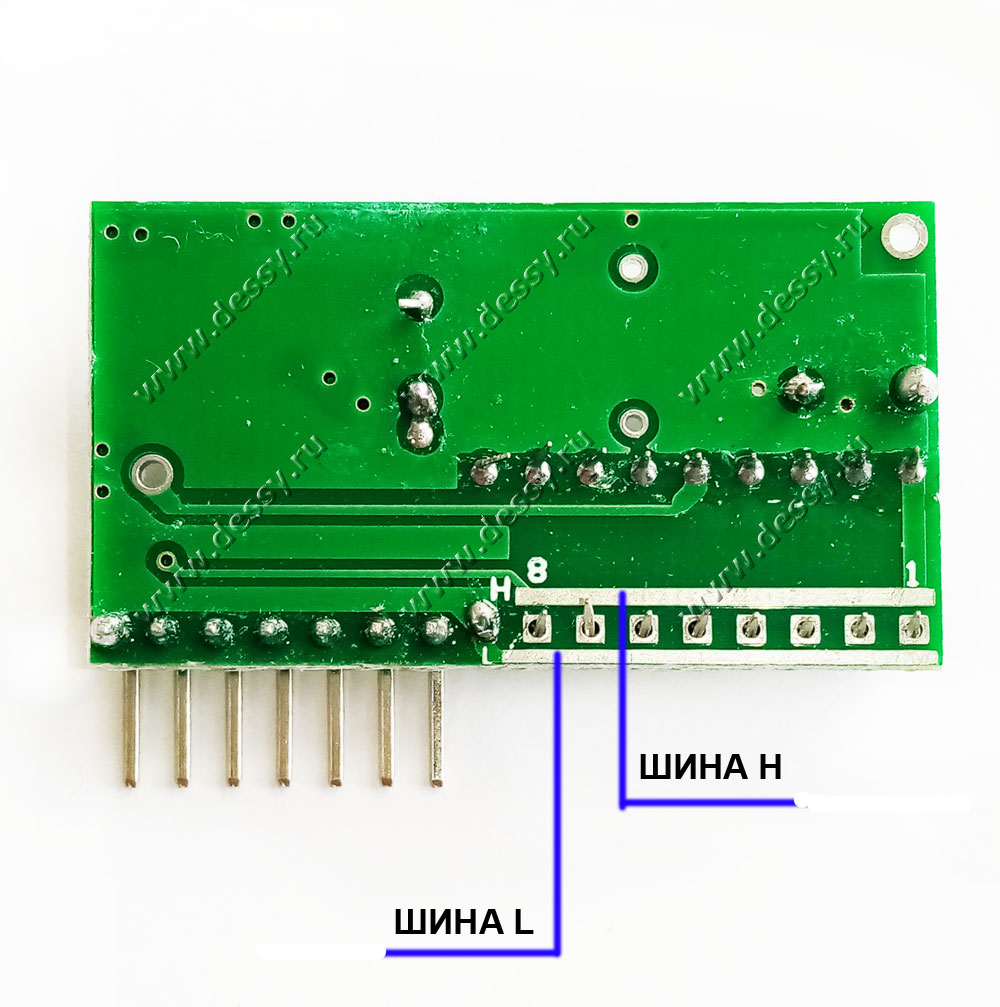

Коды для приемника и передатчика задаются перемычками на микросхемах (+, -, или свободный)
По умолчанию, все свободны.
При желании, для установки других кодов, распаяйте идентично перемычки в приемнике и передатчике.
Описание микросхемы PT2272-M4 в формате PDF
