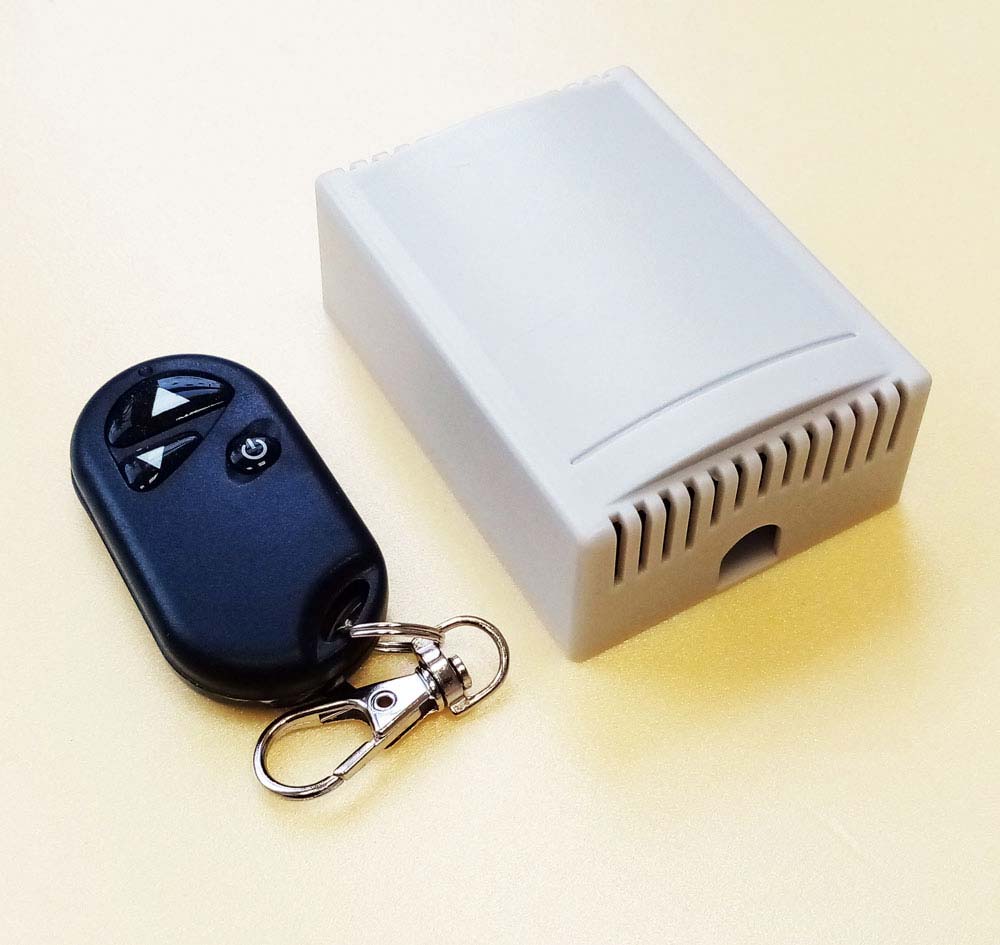

1 канальный поляризованный беспроводной модуль дистанционного управления предназначен для создания элементов умного дома, например, для управления мотором, приводящим в движение возвратно-поступательные механизмы: двери, жалюзи, гаражные ворота, ворота к дому, коттеджу, приусадебному хозяйству, для управления подъемными механизмами (лебёдками, талями) и т.д

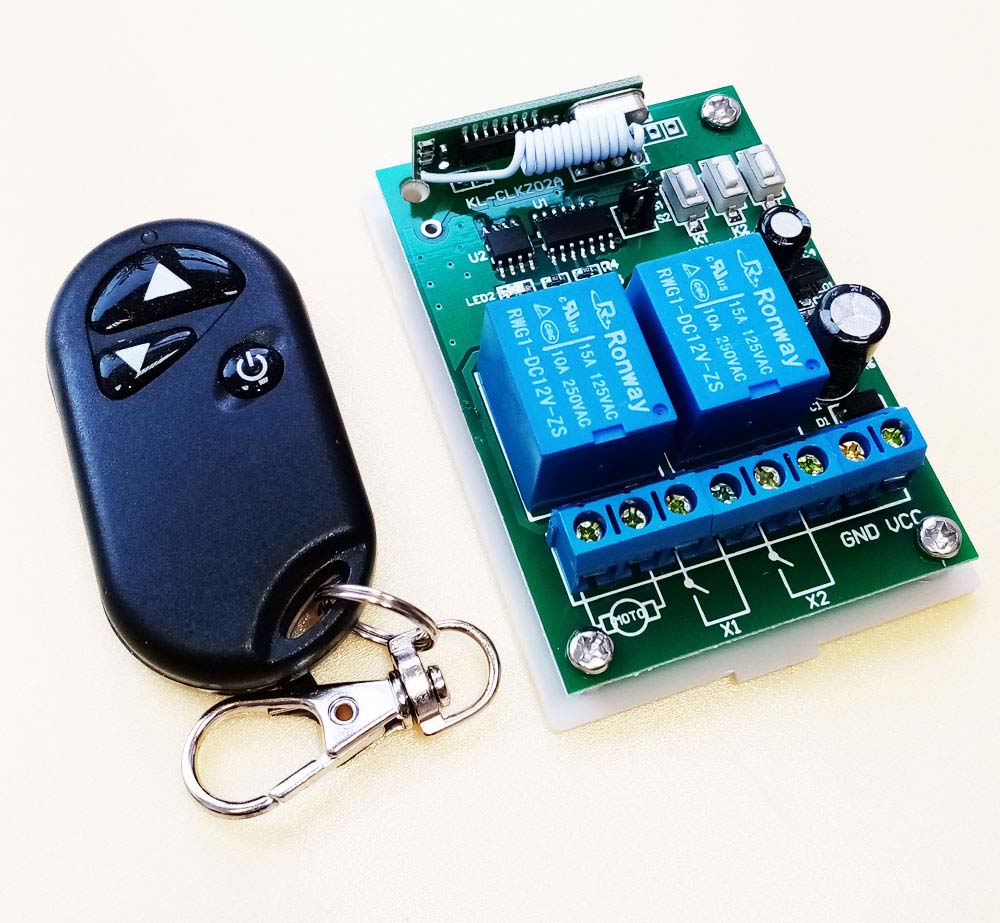

Исполнительный модуль имеет один канал управления, но содержит 2 реле, включенных так, что посредством трёх кнопок с пульта "ВПЕРЁД - СТОП - НАЗАД" происходит переключение полярности питания мотора, что приводит к смене его направления вращения (реверсу).
Для этого электромотор обязательно должен быть полярным.
Для предотвращения поломки механизмов исполнительный модуль имеет возможность подключния концевых датчиков (концевиков).
Исполнительный модуль обучаем, к нему можно подключить другой пульт.

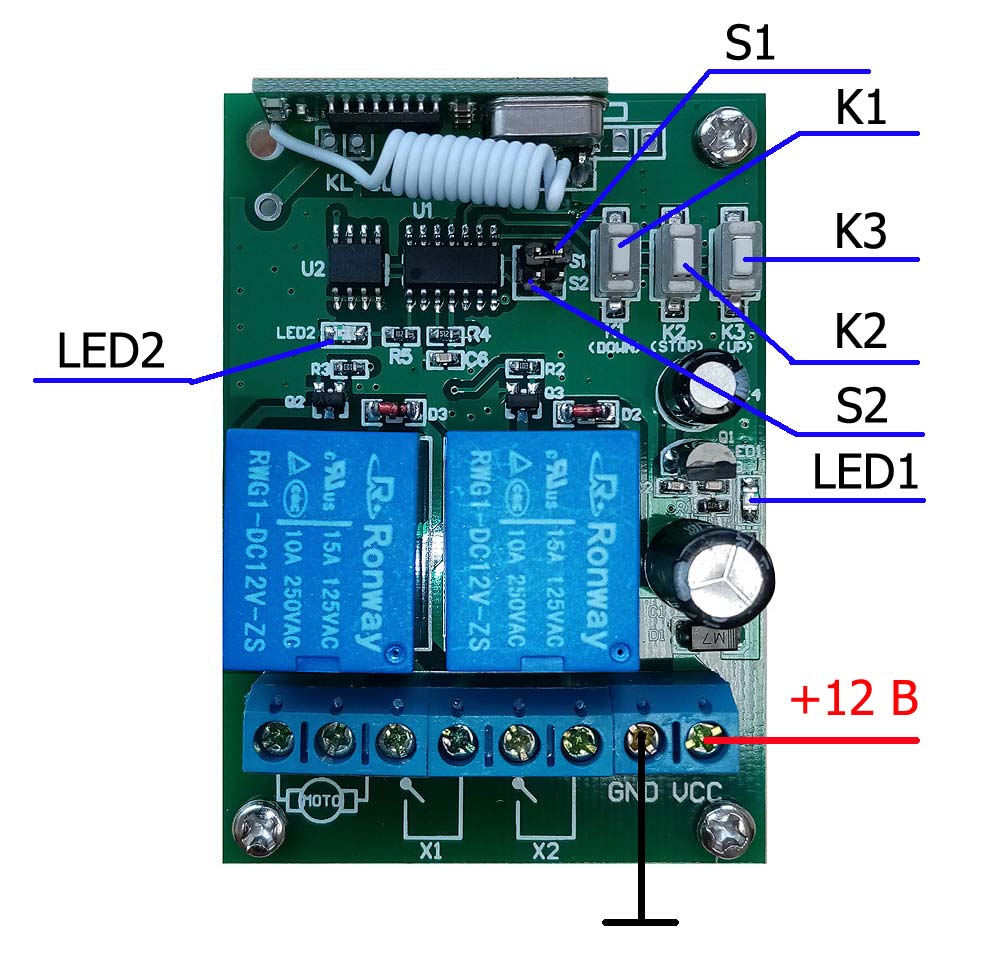

Для подстраховхи на случай отказа, утери пульта, в исполнительном блоке имеются кнопки, дублирующие функции пульта.
Возможны 2 режима работы:
1. Триггерный режим.
Реле включается по нажатию кнопки "ВПЕРЁД" или "НАЗАД" и находится во включенном состоянии пока не будет нажата или
кнопка "СТОП" или кнопка противоположного направления (переключение на другое направление происходит через режим "СТОП"
автоматически), или пока не сработает соответствующий концевик (для режима "ВПЕРЁД" это концевик,
подключенный к контактам на плате Х1, для режима "НАЗАД" - соответственно к контактам Х2).
2. Импульсный режим (на удержание).
Реле включается по нажатию кнопки "ВПЕРЁД" или "НАЗАД" и находится во включенном состоянии пока кнопка нажата.
Выключение может произойти раньше, если сработает один их концевиков (для режима "ВПЕРЁД" это концевик,
подключенный к контактам на плате Х1, для режима "НАЗАД" - соответственно к контактам Х2).
Основные технические характеристики:
Количество каналов для подключения исполнительного электромотора: 1;
Нагрузочная способность реле: до 15 А;
Частота: 433 МГц;
Дальность на прямой видимости: до 70 м;
Питание: 12 B.
Габариты исполнительного устройства: 73 х 53 х 28 мм.
