AVR программатор на Com Port. Радиоконструктор RC156

Печатная плата с компонентами и инструкцией в упаковке.

Данный программатор подключается к COM порту персонального компьютера и работает под операционными системами Windows XP, Vista, 7. Программатор осуществляет внутрисхемное программирование AVR по SPI интерфейсу. Этот способ позволяет программировать микроконтроллеры AVR прямо в составе схемы с помощью разъема P2. В этом случае программу можно всегда модифицировать, не вынимая (не выпаивая) микроконтроллер c платы.

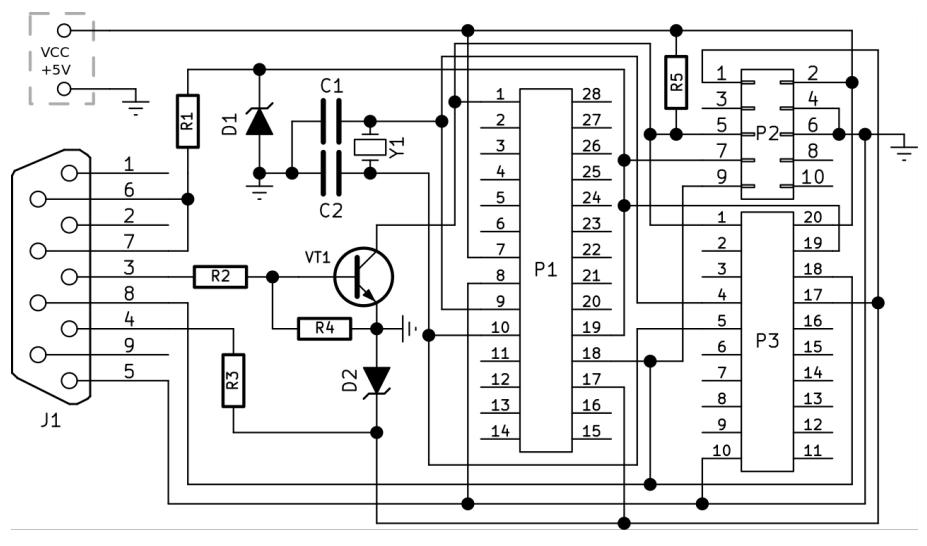

Принципиальная электрическая схема

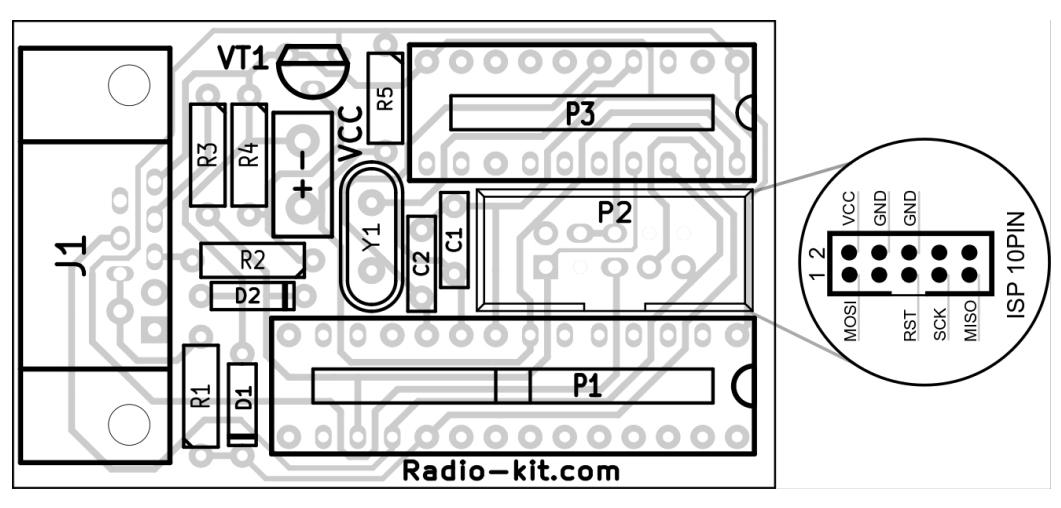

Схема расположения элементов


Технические характеристики:
Напряжение питания, В..........5;
Габаритные размеры, мм...7х35.

Примечания:
-Разъем P1 используется для программирования микроконтроллеров
ATMega168, ATMega328, ATMega48, ATMega88, ATMega8 в DIP корпусах.
-Разъем Р2 используется для микроконтроллеров ATTiny2313.
-Разъем Р3 поддерживает все AVR микроконтролеры с последовательным
способом программирования.
-Программатор можно подключить с помощью кабеля-удлинителя COM порта,
или непосредственно подключив в COM порт на материнской плате
компьютера. Для этого следует выкрутить крепежные винты разъема COM
порта программатора.
-Для питания программатора можно использовать напряжение 5В от USB порта
компьютера.
