На фото вид со снятой крышкой.
Питание исполнительного устройства 220 Вольт;
Реле 10 А "сухие" контакты, нагрузку подключайте по схеме включения реле с "сухими" контактами;

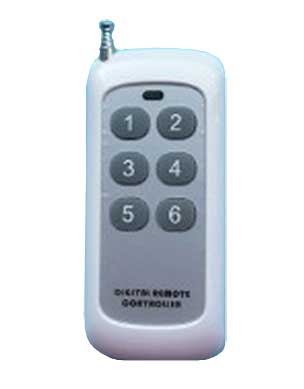

Дальность действия пульта около 80 метров в прямой видимости;
Возможные режимы работы:
1) Триггерный (первое нажатие кнопки включает реле - второе нажатие выключает реле).
2) Коммутационный (каждая последующая команда с пульта, выключает предыдущую).
3) Импульсный (реле включено, пока нажата кнопка на пульте).
Порядок программирования: подключить питание к исполнительному устройству,кратковременно нажать кнопку программирования на
плате исполнительного устройства - прозвучит звуковой сигнал - нажать кнопку на пульте.
Соответствие кнопок и режимов работы следующее:
1 кн - все реле в импульсном режиме
2 кн - все реле в коммутационном режиме;
3 кн - все реле в триггерном режиме;
4 кн -1-2-3 реле в импульсном режиме; 4-5-6 реле в триггерном режиме;
5 кн - 1-2-3 реле в импульсном режиме; 4-5-6 реле в коммутационном режиме;
6 кн -1-2-3 реле коммутационный режим; 4-5-6 реле в триггерном режиме.
Очистка памяти исполнительного устройства: удерживать кнопку программирования несколько секунд, прозвучит звуковой сигнал - память очищена.
После очистки памяти исполнительное устройство перестанет принимать команды с пульта, надо вновь прописать пульт по вышеуказанному алгоритму.
