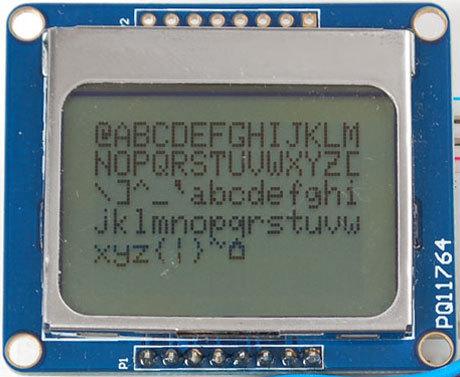

Модуль RC015. Монохромный графический дисплей (84x48p) Nokia 5110 с подсветкой на базе контроллера Philips PCD8544

Графический монохромный LCD дисплей на базе контроллера PCD8544 от Philips.
  Разрешение 84x48 точек. Дисплей имеет подсветку.

 Выводы:
  1. RST - Reset
  2. CE - Chip Select
  3. DC - data / instruction selection
  4. DIN - serial data line
  5. CLK - Serial Clock Line
  6. VCC - power input (3.3v and 5v may, after experimental verification, no problem)
  7. BL - backlight control
  8. GND - Ground

 Характеристики:
  • Питание устройства: 3,3 В или 5 В (от микрокомпьютера);
  • Размеры устройства: 45 x 43 x 14 мм;
  • Масса: 13,6 г.
