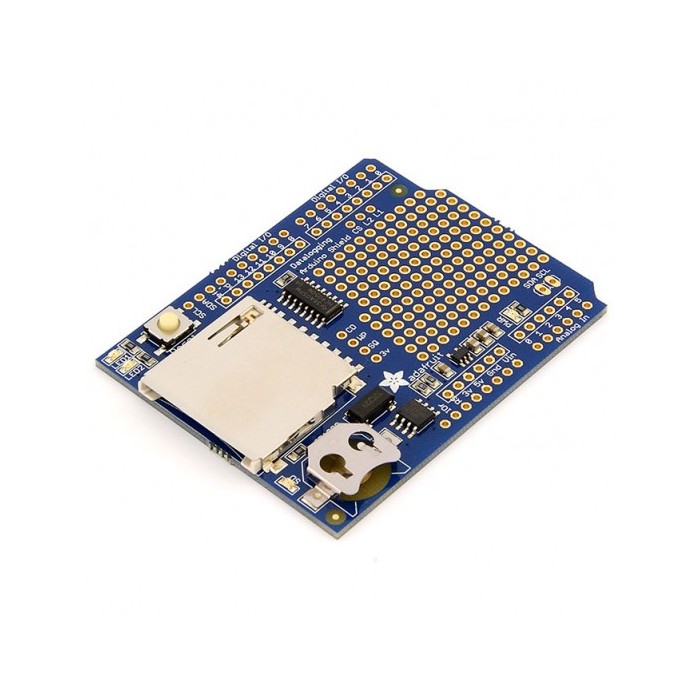

Модуль RC029 регистрации и хранения данных (плата дата логгера для Arduino)

Модуль регистрации и хранения данных (плата дата логгера для Arduino)
Assembled Data Logging shield for Arduino

Модуль позволяет сохранять на SD карте результаты измерений дополнительно монтируемых датчиков. Модуль регистрации и хранения данных содержит микросхему часов реального времени, позволяющую фиксировать дату и время каждого измерения. На плате смонтирован держатель SD карты, контейнер для батареи питания. Батарея обеспечивает ход часов в течение нескольких лет. Макетное поле предназначено для монтажа датчиков и электрических цепей. Программное обеспечение Arduino, предоставляемое с сайта Adafruit, позволяет сохранять файлы данных на карте памяти в формате пригодном для программы Excel. Производится фирмой Adafruit.
Устройство дает возможность исследовать параметры различных процессов, развивающихся на протяжении длительного времени. Например, можно узнать какова температура в нескольких точках блока питания, работающего с максимальной гарантированной нагрузкой в течение недели и проверить эффективность средств охлаждения. Полученные данные представляются в виде файла стандартного формата, который можно на персональном компьютере преобразовать в график средствами Microsoft office.
Модуль найдет широкое применение при проведении испытаний техники и в научных экспериментах.

Характеристики

Напряжение питания 5 В
Размеры 70 x 53 x 17 мм
SD карта выступает на 10 мм

Особенности

Модуль регистрации и хранения данных работает с картами памяти отформатированными в FAT16 или FAT32. Напряжение питания для SD карты 3,3 В обеспечивает микросхема RT9193-33 интегральный стабилизатор постоянного напряжения. Интересные особенности заключаются также в наличии часов реального времени (RTC) работают при отключении основного питания благодаря батарее. Есть программные библиотеки с примерами кода для карты памяти и часов реального времени (RTC). Размещены 2 светодиода для использования на усмотрение инженера-исследователя. Последовательно со светодиодами включены резисторы 470 Ом.
