Повышающий преобразователь напряжения DC/DC необходимое устройство в коллекции каждого радиолюбителя. Широкий диапазон регулировки выходного напряжения позволит использовать устройство в радиомоделизме, различных схемах автоматизации, компьютерном моддинге и других направлениях радиолюбительской деятельности.
Краткое описание

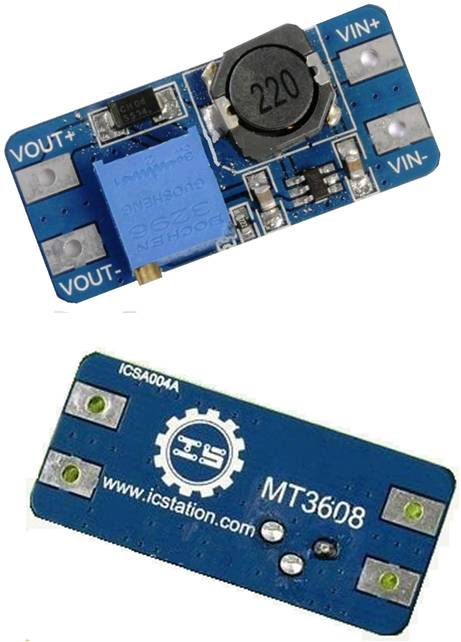

Преобразователь собран на печатной плате, подключение входных и выходных проводов осуществляется пайкой. Установка выходного напряжения производится многооборотным потенциометром, что позволяет достаточно точно установить значение выходного напряжения. Печатная плата не имеет монтажных отверстий, поэтому при монтаже необходимо предусмотреть крепление преобразователя. В ряде случаев, учитывая малые габаритные размеры и вес платы преобразователя, монтаж можно осуществить «на проводах», предусмотрев защиту открытых токоведущих частей.

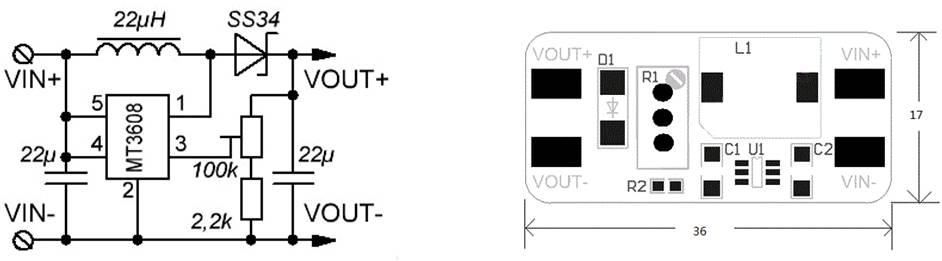

Электрическая схема
Технические характеристики
• Максимальный выходной ток: 2 А;
• Входное напряжение: 2-24 В;
• Максимальное выходное напряжение: 28 В;
• Эффективность: 93%;
• Размеры изделия: 36 мм * 17 мм * 8 мм.
