Модуль RS019 «Модуль плеера с индикатором и пультом SFT -9030»
Модуль RS019 «Модуль плеера с индикатором и пультом SFT -9030»

Модуль RS019 «Модуль плеера с индикатором и пультом SFT -9030»

823 p

Купить в 1 клик


Артикул TXR0302051004

Пожаловаться на цену

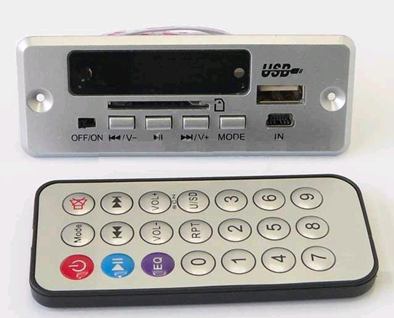

 Модуль для встраивания представляет собой одноплатное устройство, включающее себя FM -тюнер, аудиоплеер и устройство индикации. Модуль оснащен пультом ДУ инфракрасного диапазона.

        Краткое описание.
   Устройство, оснащенное лицевой панелью, предназначенно для встраивания в какую-либо звуковоспроизводящую аппаратуру, компьютерные системные блоки, приборные панели автомобилей и прочее.
Устройство собрано на печатной плате, на которой находятся активные элементы, слот для подключения SD TF карты и разъемы. FM -тюнер реализован на микросхеме RDA5807FP, для использования тюнера необходимо припаять антенну к точке X1 на плате устройства.
   Аудиоплеер, включая блок индикации и управления, собран на контроллере АС1431H81505. Напряжение питания устройства, выходные и входные сигналы подключаются к устройству через установленные на плате разъемы - "+/-12 V", "L/R OUT" и "L/R IN". Устройство может считывать аудиофайлы с SD/MMC, TF карты, USB накопителей или воспроизводить с внешнего источника (AUX, линейный вход). Выбор носителя осуществляется кнопкой "MODE", символ выбранного источника отображается на дисплее.
   Важно! Данный радиоконструктор предназначен для работы с внешним усилителем. Во избежание повреждения модуля нельзя подключать звуковоспроизводящие устройства непосредственно к выходным контактам платы без усилителя.

        Технические характеристики
   Модуль
 •Функциональные возможности: аудиоплеер, FM-тюнер, часы
 •битрейт MP3, К8-320
 •WAV , Гц 8-48000
 •полоса FM-тюнер, МГц 87,5 - 108
 •эквалайзер 5 предустановленных
 •Светодиодный дисплей 1,4 дюйм, красного свечения.
 •Напряжение питания модуля, В 5-12
 •Потребляемый ток, mA 200-900
 •Поддерживаемые форматы носителей SD/MMC до 32 Гб
 •Размер передней панели, мм 93 х 35
 •Размер монтажного отверстия, мм 77 х 28

   Пульт управления
 •Используемый диапазон инфракрасный
 •Дальность действия, м до 10
 •Элемент питания CR2025
 •Размер, мм 86 х 40 х 6


* - производитель оставляет за собой право вносить изменения в схемотехнические решения, не влияющие на функциональность приборов без предварительного извещения потребителей.
