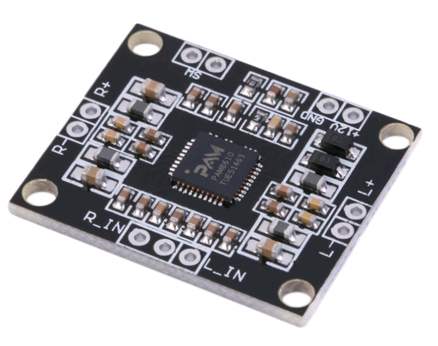

Печатная плата собранного стереоусилителя класса D мощностью 15+15 Вт с питанием 7-15В, которая используется в множестве решений миниатюрных усилителей мощности с низковольтным питанием - портативные колонки, MP3-плееры, MP4-плееры и т.д.
Основные хврактеристики:
- Напряжение питания: DC 7 ~ 15 В
- Выходная мощность: 15 Вт + 15 Вт (на 4 Ом).
- Максимальныя выходная мощность: 10 Вт + 10 Вт (на 8 Ом), рекомендуемая нагрузка 8 Ом.
- Частота преобразования усилителя (Класс D): 350 КГц (это позволяет не использовать индуктивности в схеме - их заменяет индуктивность динамиков, сведя к минимуму габариты и вес стереоусилителя)
- КПД: более 90% (не требует массивных радиаторов охлаждения)
- Выход CMOS BTL
- Вход: стерео линейный (0-0,5В)
- Размеры: 30 мм х 25 мм х 2.5 мм
- Вес: 4 г
- Ток в спящем режиме: 4 мкА
- Коэффициент гармоник при мощности 5 Вт на частоте 1 кГц и нагрузке 8 Ом: не более 0.1%
- Частотный диапазон - 20 Гц - 20 КГц
