Модуль RC0102. FC-93. Сенсорная клавиатура 8 кнопок на TTP226

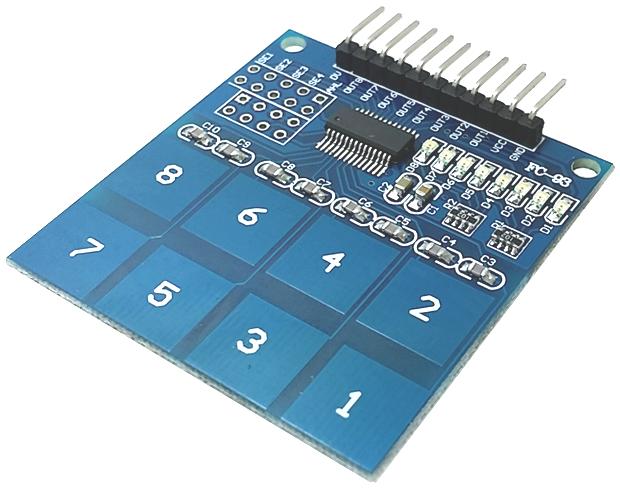

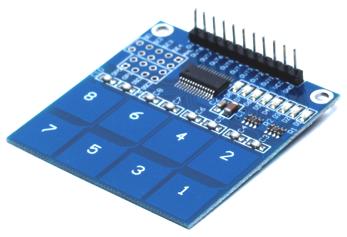

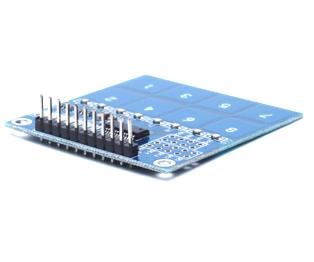

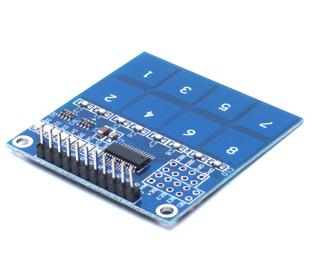

  Модуль представляет собой печатную плату с 8-ю сенсорными площадками, расположенными в матрице 2х4, и электронными компонентами.
  Клавиатура построена на базе микросхемы TTP226 - 8-и канального ёмкостного детектора.
  Сенсорная клавиатура FC-93 может использоваться, как и любая другая клавиатура, для управления устройствами, набора кодов в кодовых замках или программирования.
  Для использования сенсорной клавиатуры нужно подключить её к устройству, которым нужно управлять, при необходимости создать программу управления и подключить питание.
  Для нормальной работы с Arduino контроллерами нужно скачать и установить библиотеку.

 Сенсорная клавиатура FC-93 имеет один 11-пиновый разъём для подключения питания и управляемых устройств:
  • Контакты VCC и GND - напряжение питания;
  • Контакты OUT1 - OUT8 цифровые контакты для работы в режиме на 8 клавиш.

  Нужно подключить питание к выводам VCC и GND.
  Затем к выходам OUT1 - OUT8 подключить управляемое устройство.

  Принцип работы: при нажатии на клавишу на одном из выводов OUT1 - OUT8 будет формироваться логическая единица.
  Питание клавиатуры осуществляется от Arduino контроллера или от внешнего источника (блока питания или батареи).

 Характеристики:
  • Модель: FC-93;
  • Чип: TTP226;
  • Технология сенсора: Ёмкостная;
  • Количество клавиш: 8 клавиш (матрица 2х4);
  • Каждая кнопка имеет свой выход и свой светодиод для индикации состояния;
  • Напряжение питания: DC 2,4...5,5 В;
  • Потребляемый ток: 100 мА;
  • Интерфейсный разъём: PLS-11;
  • Рабочая температура: 0...75 градусов Цельсия;
  • Размеры: 48 х 46 х 10 мм;
  • Масса: ~11 г.
