Модуль RC086. FC-94. Сенсорная клавиатура 16 кнопок на TTP229

251 p

Артикул TXR19010010109

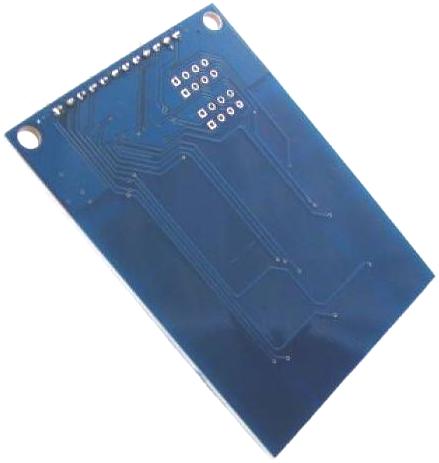

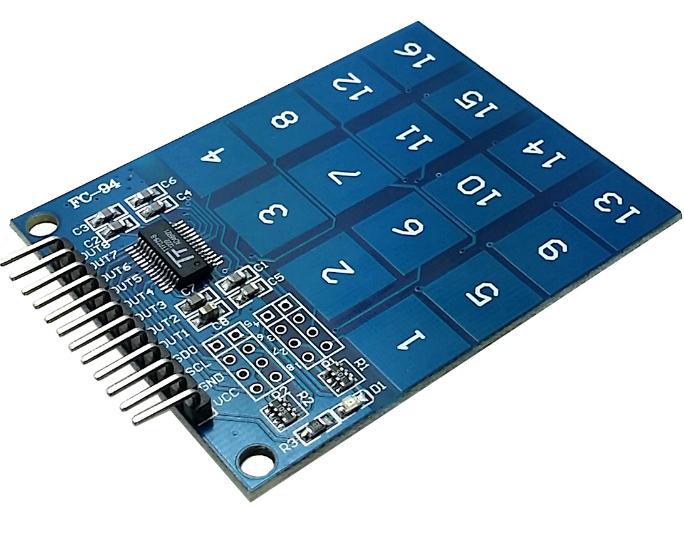

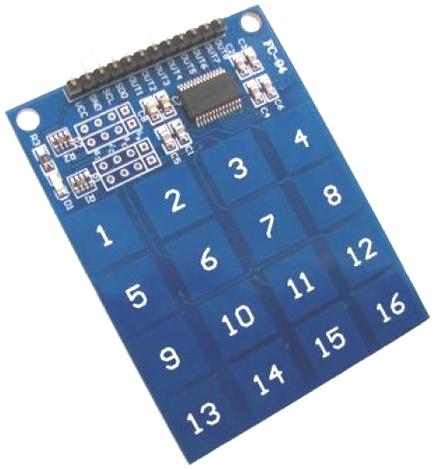

Модуль представляет собой печатную плату с 16-ю сенсорными площадками, расположенными в матрице 4х4, и электронными компонентами.
Клавиатура построена на базе микросхемы TTP229 - 16-и канального ёмкостного детектора.
Сенсорная клавиатура FC-94 может использоваться, как и любая другая клавиатура, для управления устройствами, набора кодов в кодовых замках или программирования.
Для использования сенсорной клавиатуры нужно подключить её к устройству, которым нужно управлять, при необходимости создать программу управления и подключить питание.
Для нормальной работы с Arduino контроллерами нужно скачать и установить библиотеку.

Сенсорная клавиатура FC-94 имеет один 12-пиновый разъём для подключения питания и управляемых устройств:
  • Контакты VCC и GND - напряжение питания;
  • Контакты SCL и SDO - интерфейс I2C для работы в режиме на 16 клавиш;
  • Контакты OUT1 - OUT8 цифровые контакты для работы в режиме на 8 клавиш.

Сенсорная клавиатура FC-94 может работать в двух режимах:
  • 8 клавиш;
  • 16 клавиш.

В режиме работы на 8 клавиш нужно подключить питание к выводам VCC и GND, после чего должен загореться красный светодиод, обозначенный D1.
Затем к выходам OUT1 - OUT8 подключить управляемое устройство.

Принцип работы: при нажатии на клавишу на одном из выводов OUT1 - OUT8 будет формироваться логическая единица.
Для перевода клавиатуры в режим работы на 16 клавиш нужно установить перемычку между контактами 3 и 7 на колодке, обозначенной P1.
Для лучшего понимания, контакты нужно замыкать, можно посмотреть видео.
Далее нужно подключить интерфейс клавиатуры I2C (SCL, SDO) к контроллеру или управляемого устройства.
Питание клавиатуры осуществляется от Arduino контроллера или от внешнего источника (блока питания или батареи).

Характеристики:
  • Модель: FC-94;
  • Чип: TTP229BSF;
  • Технология сенсора: Ёмкостная;
  • Количество клавиш: 16 клавиш (матрица 4х4);
  • Напряжение питания: DC 3,3...5 В;
  • Потребляемый ток: 100 мА;
  • Интерфейсный разъём: PLS-12;
  • Интерфейс: I2C;
  • Рабочая температура: 0...75 градусов Цельсия;
  • Размеры: 65 х 50 х 10 мм;
  • Масса: 15 г.
