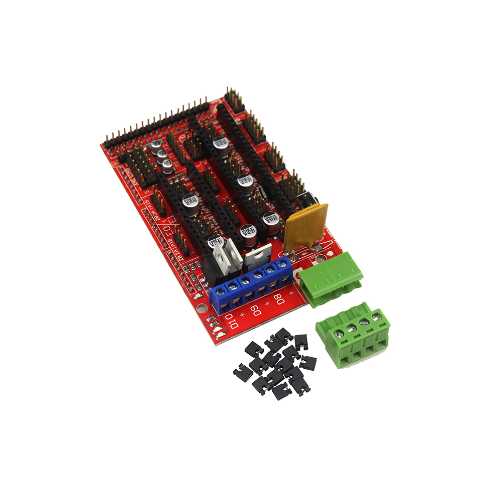

Платформа RAMPS 1.4 для управления 3D принетром. Модуль RC083

RAMPS - RepRap Arduino Mega Pololu Shield. RAMPS 1.4 это шилд (надстройка) для Arduino MEGA 2560. Одевается поверх Arduino MEGA 2560 и все подключения, кроме USB, осуществляются через неё. Питание 12В на Arduino MEGA 2560 подаётся через RAMPS 1.4.


Можно подключать два блока питания:
-11А - на стол,
-5А - на всё остальное

Плюсы через предохранители идут на клеммы вентилятора (D9 5A), нагревателя хотэнда (D10 5A) и стола (D8 11A). Управление осуществляется через минус (GND)
