Радиоконструктор RA104. Ёмкостное реле

Печатная плата с компонентами и инструкцией в упаковке.

  Ёмкостное реле - реле, реагирующее на изменение ёмкости датчика, при приближении человека, металлических предметов, жидкости. Может применяться для управления освещением, автоматизации, контроля уровня воды.

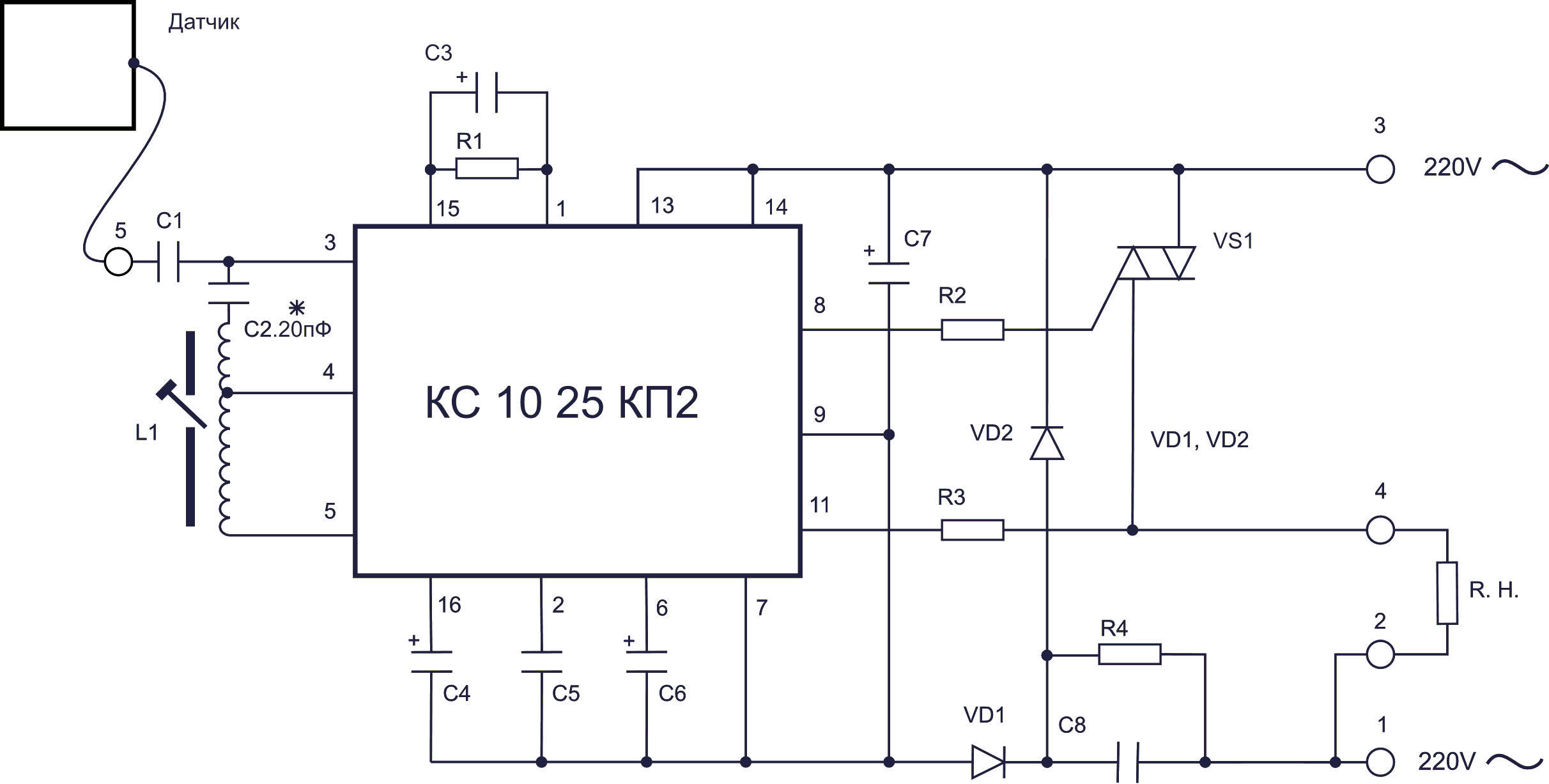

Принципиальная схема

  Ёмкостное реле собрано на специализированной микросхеме КС1025КП2. Данная микросхема имеет полный набор необходимых компонентов: генератор синусоидальных колебаний, детекторы синусоидальных колебаний, источник опорного напряжения, дифференциальный усилитель, стабилизатор напряжения, пороговая схема, схема защиты, схема управления симистором.
  Принцип действия схемы основан на детектировании изменения частоты и амплитуды генератора, частотозадающим элементом которого является контур L1-C2-C1-датчик. При приближении человека ёмкость датчика изменяется, в результате собственная частота колебательного контура падает. Изменение частоты генератора регистрирует детектор синусоидальных колебаний, который подаёт команду включения симистора.
  На диодах VD1, VD2, конденсаторе С8 и резисторе R4 собран бестрансформаторный блок питания, который позволяет питать ёмкостное реле от сети 220 В.

  После монтажа устройства в корпус, а также после изменения размеров датчика необходимо подстроить катушку L1 для желаемой чувствительности срабатывания схемы. В некоторых случаях может потребоваться подбор конденсатора С2. Настройку желательно производить при малой ёмкости конденсатора С6 (~ 10 мкФ). Ёмкость конденсатора С6 влияет на время открывания и закрывания симистора VS1.
  Датчик представляет собой прямоугольную пластину фольгированного стеклотекстолита. Датчик можно устанавливать в любом удобном для человека месте, а так же под любым изолирующим материалом (пластик, дерево, гипсокартон) толщиной не более 10…12 мм, что позволяет скрыть датчик и не нарушить целостность интерьера. При установке датчика на улице, необходимо учесть, что изменение влажности может привести к ложному срабатыванию устройства.

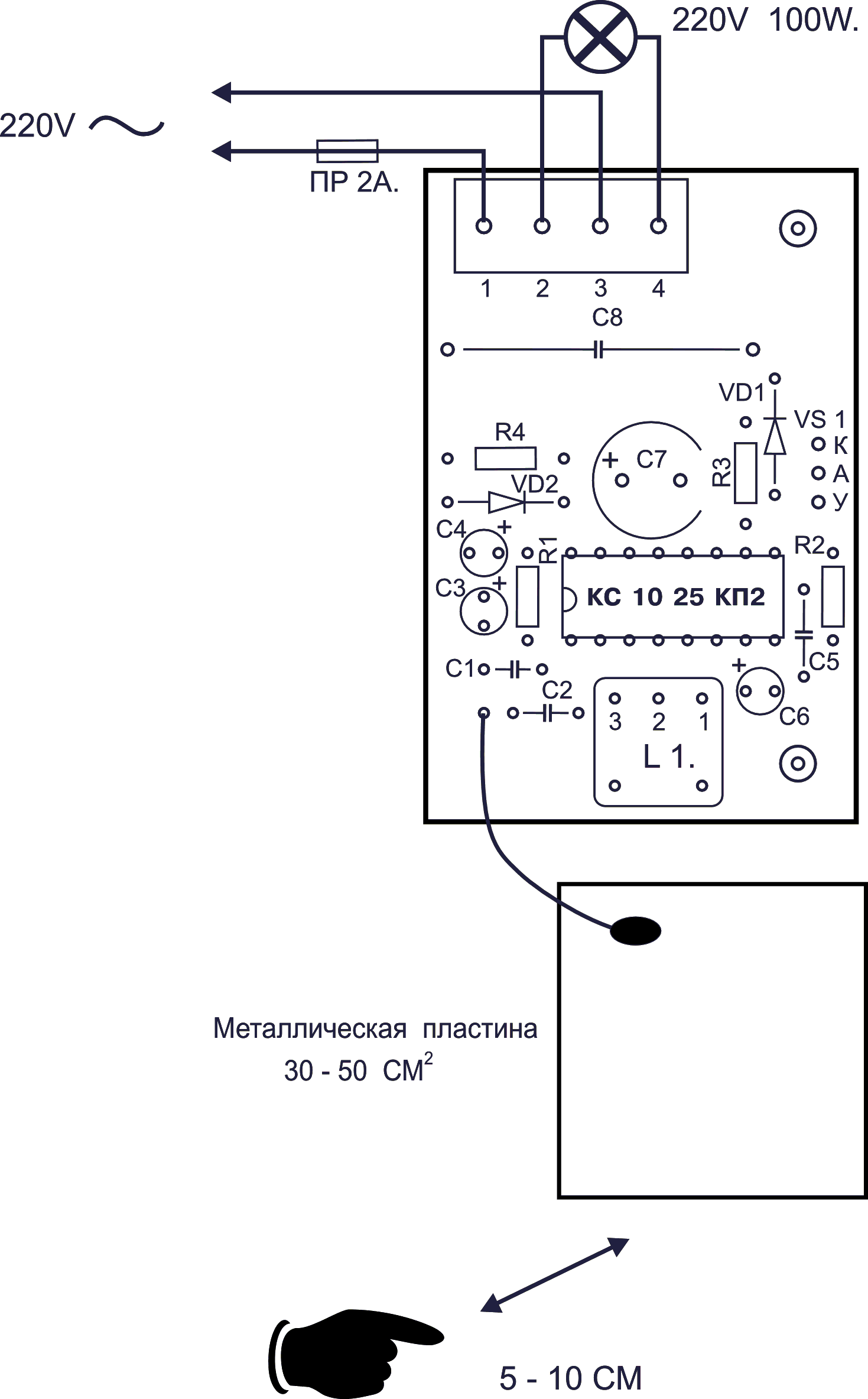

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: 220 В;
  • Потребляемая мощность: До 10 Вт;
  • Коммутируемая мощность: До 100 Вт (с теплоотводом до 500 Вт).

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечания:
  • Максимальная длина провода, идущего к датчику не должна превышать 50 см.
  • Устройство может срабатывать от любого воздействия, изменяющего ёмкость датчика (металлические предметы, некоторые жидкости, человек, животное, изменение влажности воздуха. В меньшей степени - диэлектрические материалы).

   ВНИМАНИЕ! Устройство гальванически не развязано от сети! Запрещается прикасаться к элементам и металлической фольге датчика включённой схемы!
