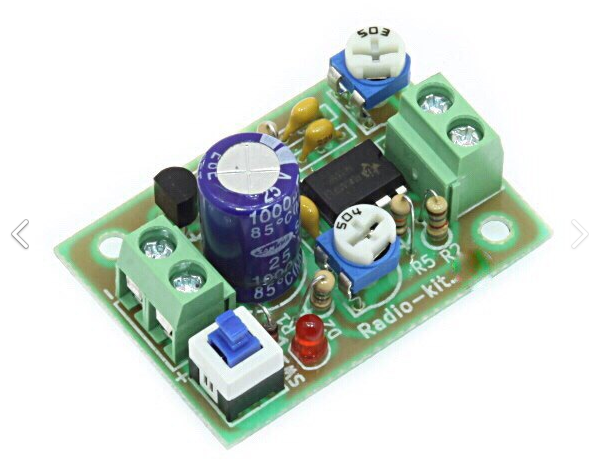

Набор деталей для сборки
Генератор RI169 предназначен для формирования импульсов прямоугольной формы.
Послужит для настройки различных схем радиоаппаратуры.
Технические характеристики
Входное напряжение : 5 - 12 В
Макс. Потребляемый ток : 50 мА
Частота формируемых импульсов : 300-15000 Гц
Амплитуда сигнала: 4 В
Габаритные размеры : 42х30 мм
Работа схемы

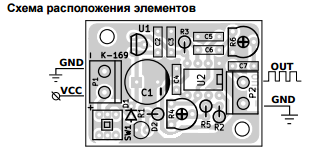

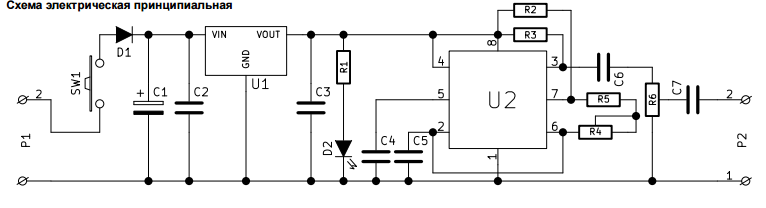

Устройство выполненно на базе таймера U2 с перестраиваемой частотой генерации в указанном диапазоне. Частотораздающие элементы таймера - R2, R5 , R3 и С5. На микросхеме U1 выполнен стабилизатор напряжения питания схемы. Перенастройка частоты осуществляется подстроечным резистором R4. Уровень выходного сигнала регулируется подстроечным резистором R6. Кнопка Sw1 предназначен для включения - выключения устройства. Светодиод D2 cигнализирует работу генератора. Источник питания подключается к контактам P1. сигнал НЧ снимается с контактов P2.
