Радиоконструктор RS018 : Усилитель оконечный, 2 Х 20 Вт

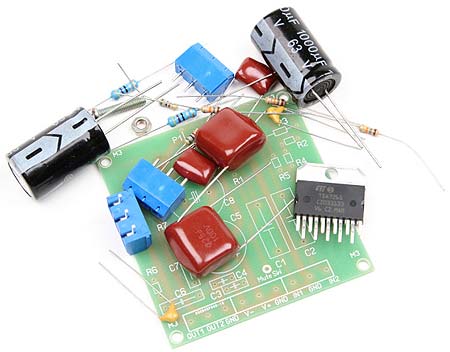

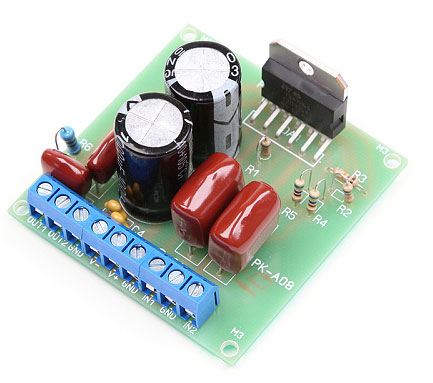

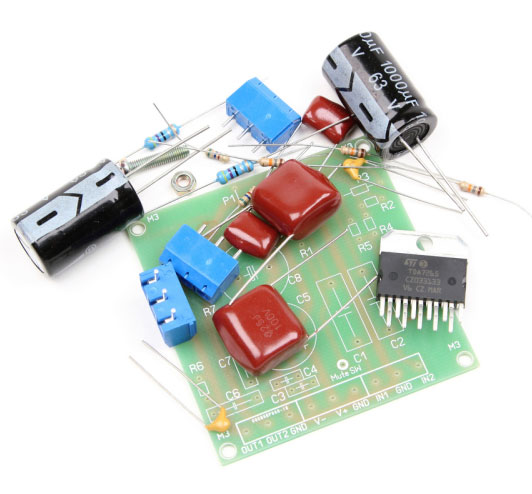

Данный набор позволит вам собрать недорогой, но весьма качественный двухканальный усилитель мощности с выходной мощностью 25 Вт на канал.
В усилителе реализована функция быстрого приглушения звука (mute).
Может использоваться как в качестве музыкального усилителя, так и для создания домашнего кинотеатра.






Номинальная выходная мощность, Вт - 20

Максимальная выходная мощность (Кг=10%), Вт - 25

Коэффициент нелинейных искажений, % - 0,5

Диапазон воспроизводимых частот, Гц - 20...22000

Чувствительность при номинальной выходной мощности, В - 1

Входное сопротивление, кОм - 20

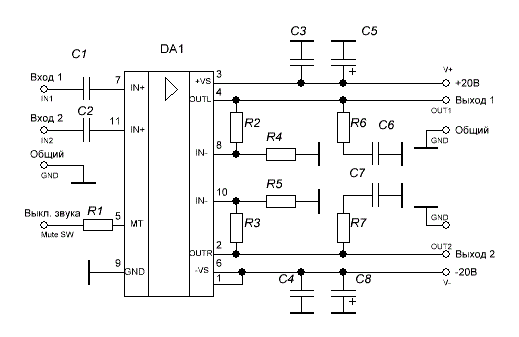

Напряжение питания, В - +/-20 Схема электрическая принципиальная

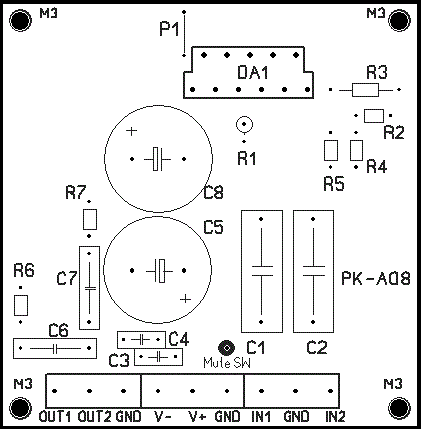

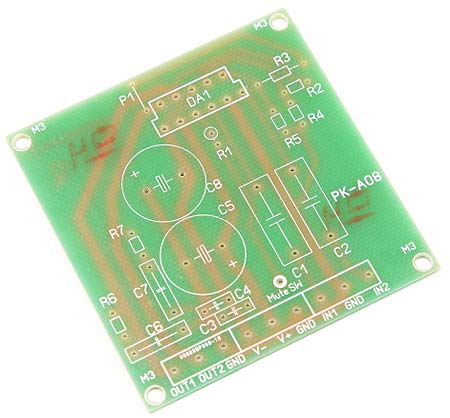

Схема монтажная
