Светодиодный индикатор уровня напряжения. Модуль RL126M

Спаянное и проверенное устройство с инструкцией в упаковке.

  Данный конструктор позволит радиолюбителю собрать простой светодиодный индикатор уровня напряжения. Четырёхсветодиодный индикатор позволит легко проконтролировать состояние бортовой сети автомобиля, или уровень напряжения на свинцовом аккумуляторе 12 В.

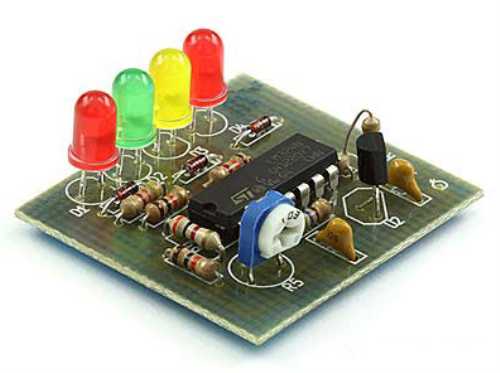

Печатная плата с компонентами и инструкцией в упаковке.

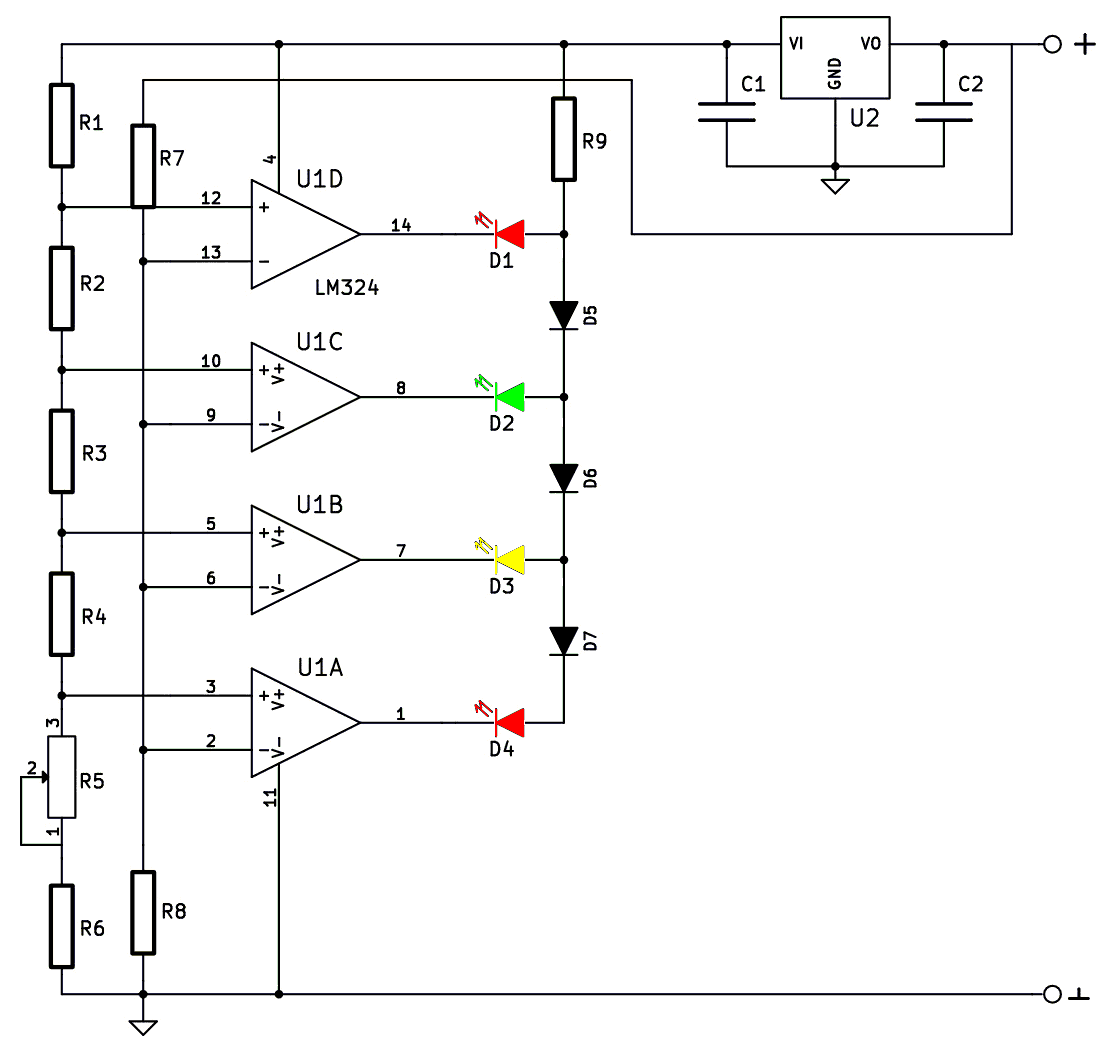

Принципиальная схема

  Устройство собрано на одной микросхеме U1, которая представляет собой четыре операционных усилителя. Каждый усилитель включён как компаратор напряжения. При превышении напряжения переключения компараторов, последовательно зажигаются светодиоды D1-D4.
  В таблице показано соответствие свечения светодиодов напряжению на аккумуляторе. Свечение сразу двух светодиодов говорит о нахождении напряжения на границе между соответствующими интервалами.

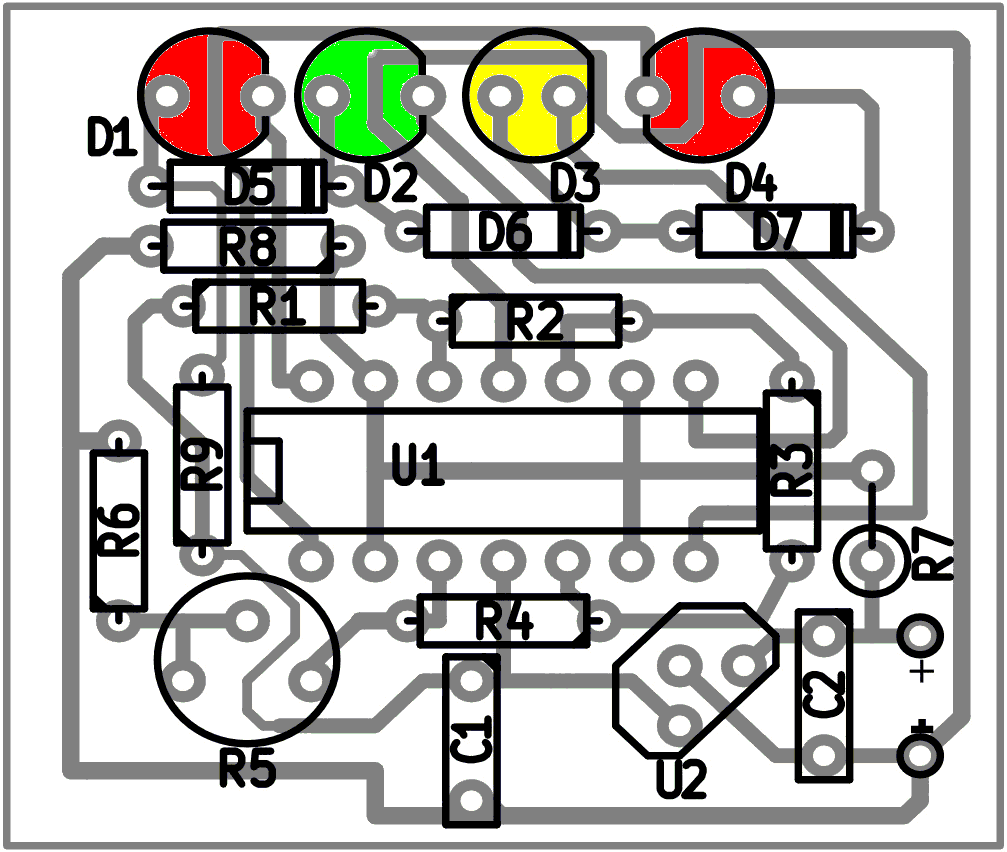

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: 7,5...30 В;
  • Номинальный ток потребления: 25 мА.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечание:
   Данная конструкция особенностей не имеет.
