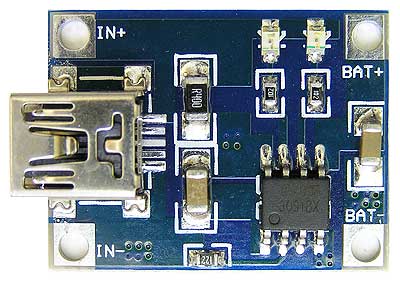

Зарядное устройство для литий-ионных (Li-Po, Li-Ion) аккумуляторов. Набор RP001

Описание:

• Напряжение питания +4,5...+8,0 вольт.
• Разъём Mini-USB на плате, для питания от USB-порта компьютера или универсального блока питания.
• Ток заряда 1,0 Ампер (1000 мА), легко программируется изменением значения резистора Rprog (от 1,2k до 10k).
• Важно: Источник питания (USB порт, USB адаптер, или источник питания) должен обеспечивать ток заряда с некоторым запасом. Не все компьютеры способны выдавать ток на шину USB более 500 мА.
• Напряжение окончания заряда аккумулятора: 4,2 вольта.
• Светодиод индикации заряда.
• Светодиод индикации окончания заряда.
• Готовый модуль.
• Миниатюрные размеры: 19 * 27 мм.
• Вес модуля 1,9 гр.

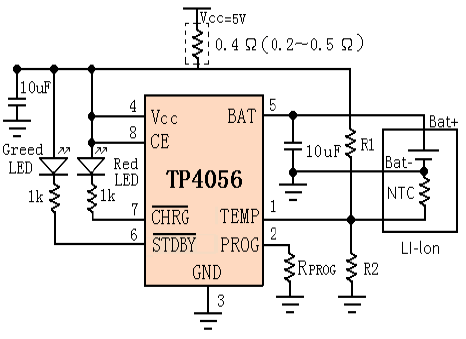

Принципиальная схема модуля зарядного устройства на микросхеме TP4056:

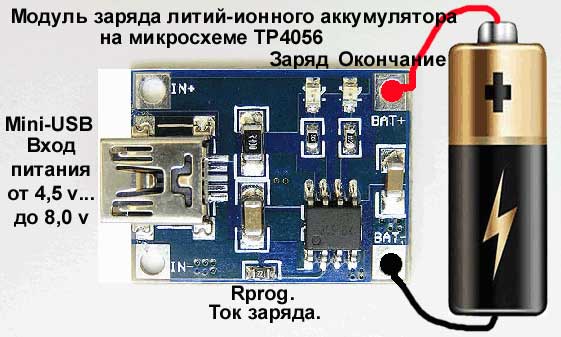

Подключение модуля TP4056:



Таблица выбора номинала резистора Rprog:
